[논문리뷰] MeshNet: Mesh Neural Network for 3D shape Representation

https://arxiv.org/abs/1811.11424

MeshNet: Mesh Neural Network for 3D Shape Representation

+ 코드: https://github.com/iMoonLab/MeshNet

GitHub - iMoonLab/MeshNet: MeshNet: Mesh Neural Network for 3D Shape Representation (AAAI 2019)

1 Introduction

1. Mesh 데이터 처리의 어려움
   • 3D 데이터를 다루는 데 있어 메쉬 데이터 처리는 매우 복잡하고 도전적인 작업이다.
   • MeshNet에서는 이러한 복잡성을 줄이기 위해 face(면)를 기본 단위로 보고, face 간의 관계를 connection으로 정의했다.
2. Face와 Connection의 정의
   • Face는 메쉬 데이터의 하나의 면을 나타내는 기본 단위이다.
   • Connection은 같은 edge(선)를 공유하는 face 간의 관계를 의미한다.
     • 예를 들어, 두 face가 동일한 선(edge)을 공유한다면, 이 둘은 connection으로 연결된 것이다.
3. MeshNet의 모델 설계
   • MeshNet은 face를 기반으로 특징(feature)을 추출하도록 설계되었다.
   • 이를 통해 3D 데이터의 분류(classification)와 검색(retrieval) 작업에서 우수한 성능을 보였다.
4. Polygon Face 사용의 의의
   • 이 논문에서는 polygon face(다각형 면)를 기본 단위로 사용했다.
   • 이는 메쉬 데이터의 구조를 더 효율적이고 직관적으로 처리할 수 있는 설계로, 가장 중요한 의미를 가진다.

3. Method

3.1 Overall Design of MeshNet

1. Mesh 데이터란 무엇인가?
   • Mesh 데이터는 vertex(정점), edge(선), face(면)으로 이루어진 집합체이다.
   • MeshNet에서는 특별히 triangular face(삼각형 면)만 고려한다.
     • 삼각형 면은 3D 메쉬에서 가장 기본적인 단위로, 구조를 단순하게 처리할 수 있기 때문이다.
2. 왜 Mesh 데이터를 사용하려고 하는가?
   • 3D 데이터를 표현하는 방법은 다양하지만, Mesh 데이터를 선택한 이유는 다음과 같다:
     • Volumetric grid / Multi-view 방식의 한계
       • Volumetric grid나 multi-view 방식은 메쉬 데이터가 가진 불규칙성(irregularity)을 반영하지 못한다.
       • 이는 자연적인 특성을 무시한다는 단점으로 이어진다.
     • Point cloud 방식의 한계
       • Point cloud 데이터는 상호 샘플링(random sampling) 과정에서 모호성(ambiguity)이 생긴다.
       • 즉, 점들의 집합만으로는 충분히 명확한 3D 구조를 나타내기 어렵다.
3. MeshNet의 차별화된 설계
   • MeshNet은 메쉬 데이터의 local structure를 효과적으로 캡처하기 위해 "explicit connection relationship(명시적인 연결 관계)"를 활용한다.
   • 기존 방식은 nearest neighbors를 단순히 이용했지만, MeshNet은 메쉬의 구조적 관계를 적극적으로 반영해 지역적 구조와 자연 정보를 효과적으로 보존한다.
   • 이 설계는 메쉬 데이터를 더 잘 이해하고 처리하는 데 큰 기여를 한다.

---

[MeshNet의 아이디어]

1. Face를 단위로 사용
   • Mesh 데이터의 조직(data organization)을 단순화하기 위해 face만을 단위(unit)로 사용한다.
   • Connection 정의: 하나의 face가 다른 face와 edge(선)를 공유하면 두 face 간에 연결(connection)이 있다고 본다.
   • 장점
     1. 하나의 삼각형 face는 보통 3개 이상의 face와 연결될 수 있어 connection relationship을 간단하게 처리할 수 있다.
     2. 데이터의 불규칙성(disorder) 문제를 face 단위에서 처리하고, 대칭 함수(symmetric function)로 해결할 수 있다. 이 방식은 PointNet의 접근 방식과 유사하다.
     3. Face는 vertex(정점)나 edge(선)보다 더 많은 정보를 포함하고 있어 직관적으로 유리하다.
2. Face의 특징(feature)를 나누어 분석
   • Mesh 데이터를 단순히 point data처럼 다루는 것이 아니라, face가 point보다 더 많은 정보를 가진다는 점에 주목한다.
   • 특징 분할
     1. Face는 point-unit 데이터와 다르며, face-unit 데이터로 봐야 한다.
     2. 따라서 face의 특징(feature)을 spatial feature(위치적 특징)와 structural feature(구조적 특징)로 나누어 본다.
        • Spatial feature: 한 점(point)이 어디에 있는지를 나타내는 정보.- Where you are for a point
        • Structural feature: Face가 어떤 형태를 가지고 있는지를 나타내는 정보.-What you look like for a face

---

[데이터 정의]

1. Face Information: 면 정보
   • Center: face의 중심점 좌표.
     • 삼각형 면의 세 꼭짓점(vertex)의 평균 위치를 중심점으로 정의한다.
   • Corner: 중심점에서 각 vertex(꼭짓점)으로 향하는 벡터.
     • 중심점에서 세 꼭짓점으로 향하는 벡터를 계산하여 각 면의 구조를 나타낸다.
   • Normal: 단위 법선 벡터(unit normal vector).
     • face의 방향성을 나타내는 벡터로, face의 표면이 어느 쪽을 향하고 있는지 알려준다.
2. Neighbor Information: 이웃 정보
   • Neighbor Index: 연결된 face들의 index(인덱스).
     • 각 face는 edge를 공유하는 최대 3개의 이웃 face를 가진다.
     • 만약 연결된 face가 없는 경우, 그 자리는 자기 자신의 index로 채운다.
     • 예: 삼각형 면이 2개의 이웃 face와 연결되어 있다면, 나머지 하나는 자기 자신의 index로 대체한다.각 face에 연결된 이웃 face들의 정보를 나타낸다.
   • 이 정보는 face 간의 연결 관계를 나타내며, 메쉬의 구조적 특성을 학습하는 데 중요하다.

---

[모델구조]



• Structural Descriptor:
  • Neighbor 정보, 법선 벡터(normal), face 중심을 입력으로 받아 여러 convolution 과정을 거친다.
  • Face Kernel Correlation과 Face Rotate Convolution을 통해 구조적 특성을 학습한다.
• Spatial Descriptor:
  • Face의 중심(center) 정보를 입력으로 받아 **MLP(다층 퍼셉트론)**를 통해 위치적 특성을 추출한다.
• Global Feature Pooling:
  • 모든 face-level feature를 통합(pooling)하여 전역적(global) 특징으로 변환한다.



MeshNet은 입력 데이터를 처리하여 각 face의 spatial feature(위치 정보)와 structural feature(구조 정보)를 추출한 뒤, 이들을 통합하여 global한 특징을 학습하는 방식으로 동작한다.

1. 입력데이터: 각 face의 초기 값으로 구성된 리스트
   • 초기 값은 spatial descriptor와 structural descriptor 두 블록으로 나뉜다.
2. Feature Extraction
   • 두개의 블록 (spatial descriptor, structural descriptor)을 통과하며, 각 face의 초기값에서 spatial feature과 structural feature을 추출한다.
3. Neighbor 정보의 Aggregation
   • Neighboring Information을 결합(aggregate)하여 각 face의 정보를 강화한다.
   • 이 과정을 위해 Mesh Convolution Block(MeshConv)을 사용한다.
     • MeshConv는 각 face와 연결된 neighbor face 정보를 기반으로 새로운 feature를 계산한다.
     • 같은 face에 대해서는 동일한 parameter를 공유하며 연산이 이루어진다.
     • 두 종류의 입력(spatial feature, structural feature)을 받아 새로운 feature를 출력한다.
4. Global Feature 생성
   • 모든 face에서 추출된 feature를 통합하여 전역적 특징(global feature)을 만든다.
     • 이를 위해 pooling function을 적용하여 face-level feature들을 전체 메쉬 수준의 feature로 변환한다.
     • Global feature는 메쉬 전체의 특성을 나타내며, 최종적으로 분류(classification)나 검색(retrieval)과 같은 작업에 사용된다.
5. Fig 구조 설명
   1. Structural Descriptor
      • Neighbor 정보, 법선 벡터(normal), face 중심을 입력으로 받아 여러 convolution 과정을 거친다.
      • Face Kernel Correlation과 Face Rotate Convolution을 통해 구조적 특성을 학습한다.
   2. Spatial Descriptor
      • Face의 중심(center) 정보를 입력으로 받아 MLP를 통해 위치적 특성을 추출한다.
   3. Global Feature Pooling
      • 모든 face-level feature를 pooling하여 global 특징으로 변환한다.
6. 아키텍처 동작원리
   1. 입력데이터
      • 입력은 메쉬 데이터의 각 face에 대한 초기값으로 구성된다.
      • 이 데이터는 spatial descriptor와 structural descriptor로 나뉘어 처리된다.
   2. Descriptor 처리
      • Spatial Descriptor
        • Center 정보를 기반으로 MLP을 사용해 spatial feature을 추출한다.
        • 출력 차원은 n×64 (n은 face의 개수).
      • Structural Dscriptor
        • Neighbor Index, Normal, Corner 정보를 활용해 structural feature을 추출한다.
        • Face Kernel Correlation과 Face Rotate Convolution이라는 두 가지 처리 과정을 통해 각 face의 구조적 관계를 학습한다.
        • 최종적으로 MLP를 사용해 n×131 크기의 구조적 특징을 생성한다.
   3. Mesh Convolution (Mesh Conv)
      • Neighbor 정보 Aggregation
        • Mesh Convolution 블록은 각 face의 특징(spatial + structural)과 이웃 face의 정보를 통합한다.
        • 두 종류의 입력(spatial feature와 structural feature)을 받아 새로운 feature를 출력한다.
        • 같은 face에 대해서는 동일한 파라미터를 공유하며, 이웃 face 간의 관계를 학습한다.
      • Mesh Conv 블록 구성
        • 첫 번째 Mesh Conv 블록:
          • 입력: n×131 구조적 특징과 n×64 공간적 특징.
          • 출력: n×256
        • 두 번째 Mesh Conv 블록:
          • 입력: 이전 블록의 출력 n×256
          • 출력: n×512
   4. Global Feature 생성
      • 마지막으로 각 face에서 추출된 특징들을 pooling 함수에 통합하여 global 특징을 생성한다.
        • Pooling 함수는 모든 face-level 특징을 하나로 요약한다.
        • 최종적으로 1×1024 크기의 글로벌 특징을 만든다.
   5. Output Scores
      • 글로벌 특징은 또 다른 MLP를 통과하여 출력 점수(output scores)를 생성한다.
        • 이 점수는 분류(classification) 또는 검색(retrieval) 작업에 사용된다.

3.2 Spatial and Structural Descriptor

1. Spatial Descriptor
   • Face의 중심점(center value)을 입력으로 사용해 초기 공간적 특징(spatial feature)을 추출한다.
   • Shared MLP를 적용해 간단한 처리 과정을 거친다.
2. Structural Descriptor I: Face Rotate Convolution
   • Face의 corner vectors를 사용해 face의 내부 구조를 학습한다.

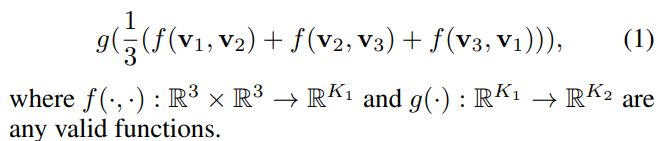

   • Face의 세 꼭짓점 간의 관계(v1,v2,v3)를 수식(g)으로 정의해 구조적 특징을 추출한다.





이 과정은 일반적인 "translation(이동)" 대신 rotation(회전) 개념을 적용한 컨볼루션 연산 방식이다. Face의 꼭짓점 벡터들, 즉 v1,v2,v3 사이에서 회전을 수행하며 각 벡터 쌍에 대해 연산을 진행한다.



Fig 4에 나온 것처럼, 각 커널은 face를 돌면서 각 쌍의 벡터(v1,v2, v2,v3, v3,v1)에 대해 반복적으로 연산을 수행하게 된다.

이때 사용되는 함수 f(⋅,⋅)는 각 벡터 쌍의 관계를 학습하는 공유된 커널(shared kernel)로, 모든 face에서 동일하게 사용되기 때문에 연산이 일관되며 효율성을 가지게 된다. K1개의 커널이 존재하므로, 다양한 패턴을 포착할 수 있는 능력을 가지게 된다. (K1의 개수는 CNN 필터의 개수와 유사하다고 볼 수 있다.)



컨볼루션 연산이 끝난 후에는, 각 face의 결과를 평균화하는 average pooling 과정을 거치게 된다. 이 pooling은 face의 각 꼭짓점 처리 순서가 결과에 영향을 미치지 않도록 설계된다. 다시 말해서, face를 처리할 때 꼭짓점의 순서(예: v1,v2,v3)가 바뀌더라도 동일한 결과를 얻을 수 있게 된다.



마지막으로, pooling 결과를 신경망(shared MLP)으로 보내 최종적인 출력 feature를 생성하게 된다. 이때 출력 feature의 차원은 K2로 정의된다. 즉, Face Rotate Convolution은 face의 구조적 특징을 벡터 쌍 관계로부터 추출하고, 이 특징을 순서에 영향을 받지 않도록 조정한 후, 더 높은 수준의 표현(feature)을 만들어내는 과정을 포함하고 있다.

---
